Soluções de detecção de processo de fabricação Li-bateria cúbica

A fabricação de baterias de iões de lítio Requer um ambiente altamente controlado, protocolos de segurança rigorosos e mecanismos robustos de garantia de qualidade em todas as fases de produção.

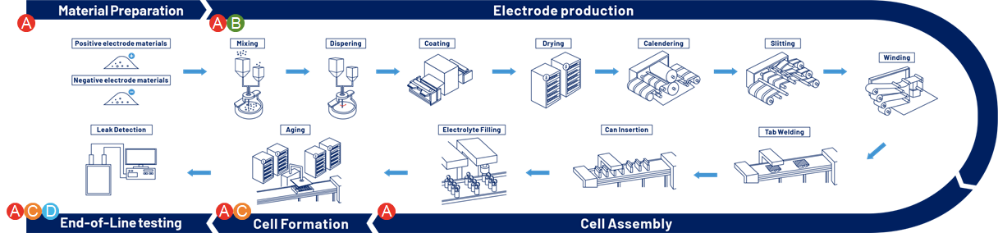

O processo é normalmente dividido em cinco etapas principais:

• Passo 1: Preparação Material

• Passo 2: Fabricação de eletrodos

• Passo 3: Montagem da Célula

• Passo 4: Formação & Envelhecimento

• Passo 5: Teste Final

Em cada uma dessas etapas, a integração de soluções de monitoramento do ar ambiental, monitoramento da segurança e monitoramento da qualidade do processo garante não apenas a consistência e a segurança do produto, mas também a eficiência operacional e a conformidade com as normas regulamentares.

Produção de bateria de lítio Monitorando as demandas em cada fase

Em cada estágio da fabricação da bateria de iões de lítio Realizado em salas limpas, sMonitoramento e controle tringentes são cruciais para ensurE Sala limpaConformidade,Qualidade do produto, segurança e eficiência operacional.

No estágio de preparação do material, as partículas transportadas pelo ar e a umidade afetam significativamente a reatividade e a dispersão dos materiais.Simultaneamente,Ao manusear cátodos de alto teor de níquel ou ânodos à base de silício NoEstágio de preparação do material, traço de umidade pode levar à oxidação ou aglomeração, Influenciando a qualidade do produto. Portanto, mA onitorização dos níveis de umidade do traço e a manutenção da umidade estável são essenciais para prevenir a instabilidade do material e garantir as condições ideais para o processamento.

Durante o estágio de fabricação do eletrodo, o N-Methyl-2-pyrrolidone (NMP) é comumente usado como solvente no processamento de lama. No entanto, o NMP é altamente volátil e inflamável, apresentando riscos significativos à segurança. O monitoramento contínuo da concentração de vapor NMP é necessário para evitar riscos de incêndio ou toxicidade.

No estágio de montagem da célula, o vazamento de eletrólito é um risco crítico, especialmente quando o eletrólito é corrosivo e volátil. Qualquer vazamento pode resultar em incêndios, corrosão ou outros problemas de segurança, tornando vital a implementação de sistemas de detecção de vazamento para identificar e mitigar riscos prontamente. Além disso, manter um ambiente limpo durante a montagem da célula é crucial para evitar a contaminação e garantir a precisão necessária para a produção de alta qualidade. A montagem da bateria também envolve riscos potenciais, como micro-curto-circuitos ou superaquecimento localizado, o que pode levar a eventos de fuga térmica.MOnitoring para gasesIncluindoFumaça, monóxido de carbono e eletrólito vaporizado são necessários para detectar os primeiros sinais de instabilidade térmica, permitindo intervenção imediata e mantendo a segurança.

O estágio de formação e envelhecimento é uma das fases de maior risco na fabricação da bateria devido ao calor, expansão do gás e tensão estrutural que ocorrem quando a bateria é carregada pela primeira vez. O monitoramento das emissões de gases, incluindo fumaça, monóxido de carbono e vapores eletrolíticos, é essencial para detectar comportamentos anormais e prevenir incidentes potenciais. A detecção precoce de qualquer liberação de gás pode servir como um sinal de alerta de fuga térmica, permitindo uma resposta rápida e mitigação de risco. Para minimizar os riscos de acidentes, sistemas eficazes de supressão de incêndio e monitoramento de perigosDeveriaSer LevadoDurante o thEEstágio de formação e envelhecimento.

EuNo estágio final de teste, as baterias passam por inspeções rigorosas para garantir qualidade e segurança. A detecção de vazamento continua sendo uma parte vital do processo, confirmando que nenhum vazamento de eletrólito compromete a integridade da bateria.TO monitoramento da fuga de ervas pode ajudar na análise da causa raiz do anormalBateriaCélulas, melhorando a rastreabilidade e permitindo o refinamento contínuo do processo.

Soluções de detecção de processo de fabricação Li-Battery cúbico

Para atender às demandas de monitoramento em cada fase da fabricação de baterias Li, a Cubic, fabricante líder de sensores de gás e analisadores de gás, alavancou suas tecnologias maduras de espalhamento de luz, NDIR, TDLAS, MEMS MOX, MEMS Condutividade Térmica e Laser Raman, para desenvolver um produto completoCarteira Para o processo de fabricação da Li-bateria para realizarAmbiental Monitorização da qualidade do ar, controlo do processo e da qualidade, eFabricação Monitoramento de segurança.

Monitoramento da qualidade do ar ambiental

O monitoramento ambiental da qualidade do ar é essencial na produção de baterias de íon-lítio para garantir a integridade do material, a segurança do trabalhador e a precisão do processo. Controlando no arQualidade do ar, incluindoPartículas, umidade ETemperatura,Previne contaminação, instabilidade química e riscos de segurança, E TambémMonitoramento da qualidade do ar garanteSala limpaConformidade com as normas regulamentares, suporta a produção de alta qualidade e aumenta a segurança operacional em todas as fases do processo de fabricação.

Para monitorar e controlar o eQualidade do ar nvironmental Na fabricação da bateriaAmbiente No tempo,CúbicoAdotadoSua tecnologia de espalhamento de luz madura para desenvolverUmSérie De contadores de partículas ópticas aplicados paraPartícula Monitoramento nos ambientes de fabricação de salas limpas, Que monitora o número de partículas suspensas de vários tamanhos no ar por unidade de volume na sala limpa em tempo real.

Os contadores de partículas ópticas online cúbicos OPC-6303DS/OPC-6510DS/OPC-6511DS usam o módulo de identificação inteligente de fonte de poeira exclusivo da Cubic, que oferece uma taxa de identificação de partículas de alta eficiência e precisão de detecção. O sensor de fluxo de gás ultrassônico integrado permite 28,3L de amostragem de corrente constante e estabilidade de dados excepcional a longo prazo. Contadores de partículas ópticas cúbicasSão projetados comUm ecrã táctil de 3,5 polegadas para mostrar informações sobre o tamanho das partículas e avisos de alerta. Quando as partículas atingem o limite predefinido, a campainha embutida soará um alerta, o que pode ser útil para monitoramento em salas limpas de fabricação de painéis. A amostragem do ventilador da turbina de baixo ruído permite o monitoramento contínuo com alta estabilidade e longa vida útil. Destina-se também a cumprir os requisitos do IS014644-1:2015, a versão atualizada dos padrões GMP, JF1190-2008 e GB/T6167-2007, tornando-o geralmente aplicável em configurações de salas limpas da Classe 100, classe 1000, Classe 10.000 e Classe 100.000.

Além disso,Tecnologia TDLAS alavancada cúbica para desenvolver sensor de traço de umidade para monitoramento de nível de umidade e tecnologias NDIR e MEMS MOX para termostato HVAC para controle de qualidade do ar interno.ÉPermite o monitoramento em tempo real dos níveis de CO2., VOCs e PM2.5, o que capacitaSala limpaSistemas HVAC para ajustar dinamicamente o fluxo de ar, otimizar a ventilação e manterNível de partícula interior...

Monitoramento de processo e qualidade

No processo de produção de baterias de lítio, o monitoramento de vazamento de eletrólito e fuga térmica é crucial. Os eletrólitos geralmente contêm solventes orgânicos inflamáveis e tóxicos e sais de lítio. Uma vez vazado, não só ameaçará a saúde do pessoal e do equipamento da oficina, mas também pode causar sérios acidentes de segurança, como incêndio e explosão. Ao mesmo tempo, a fuga térmica é frequentemente induzida por pequenas anomalias. Se houver falta de monitoramento eficaz, isso levará a consequências catastróficas. Portanto, implantando PRocess &QSexualidadeMOnitoring Para eLectrólitos Vazamento e fuga térmica vaiDe forma eficazEO risco de acidentes, garantindo a segurança do pessoal e do meio ambiente, melhorando o rendimento das linhas de produção para atender às normas de segurança cada vez mais rigorosas.

A Cubic, aproveitando sua abrangente plataforma de tecnologia de sensor de gás, integrou de forma inovadora várias tecnologias-incluindo infravermelho NDIR, MEMS MOX, Térmico Condutividade E espalhamento a laser-para desenvolverUm conjunto deSensor de aviso prévio de fuga térmicaS... CFugitivo térmico úmicoSensorSMonitorar efetivamente os principais indicadores liberados antes da fuga térmica da bateria de lítio,IncluindoCO2,H2,CO, temperatura, pressão e partículas de aerossol. Os sinais detectados são transmitidos via barramento CAN para o Battery Management System (BMS), fornecendo um mecanismo de alerta confiável e oportuno para prevenção de fuga térmica.

Simultaneamente, Cubic aplicou seu maduroLaser RamanTecnologia paraA análise da fuga térmica em baterias de iões de lítio. Como uma técnica de caracterização molecular altamente sensível, Laser RamanTecnologiaPermite o monitoramento em tempo real de mudanças estruturais em materiais de eletrodo, decomposição de eletrólitos e reações interfaciais sob temperaturas elevadas ou condições de falha. Durante os estágios iniciais da fuga térmica, a espectroscopia Raman pode detectar indicadores-chave como CO2., CO e mudanças na interfase de eletrólito sólido (SEI), fornecendo insights críticos sobre os processos químicos que desencadeiam a instabilidade, Oferecendo uma ferramenta poderosa para compreender a progressão da fuga térmica e apoiar o desenvolvimento de materiais de bateria mais seguros e estratégias de gerenciamento térmico.

Além disso, para garantir a segurança durante o processo de fabricação da bateria Li, é essencial tomar medidas eficazes para evitar o vazamento de eletrólitos... Auto cúbico-Desenvolvido Detector de vazamento de eletrólito portátil AM4210ÉProjetado com um LCD TFT, que não só pode detectar pontos de fuga, mas também analisar quantitativamente a concentração de fuga no ambiente atual e apresentar os dados de concentração atual.

FabricaçãoSMonitoramento de segurança

Na fabricação de baterias de lítio, o monitoramento de segurança é uma prioridade crítica em todos os processos, como revestimento de eletrodos, montagem de células e enchimento de eletrólitos. Um dos principais riscos reside no uso de NMP (N-Methyl-2-pyrrolidone), um solvente volátil e tóxico amplamente aplicado durante o estágio de preparação e revestimento da pasta. Os vazamentos de vapor NMP não detectados não apenas representam sérios riscos à saúde dos trabalhadores, mas também aumentam o risco de incêndio e a não conformidade regulamentar. O Detector de Vazamento NMP da Cubic oferece alta sensibilidade e resposta rápida ao gás NMP de baixa concentração em tempo real, permitindo um alerta precoce e um controle eficaz da ventilação para garantir a segurança ocupacional e a continuidade da produção. Enquanto isso, em áreas de processamento de pó e formação de bateria, o contador de partículas ópticas à prova de explosão cúbico fornece monitoramento confiável de partículas no ar, mesmo em ambientes inflamáveis. Projetado com caixas com certificação ATEX e óptica antiestática, ele permite a medição precisa da concentração de PM em zonas perigosas, apoiando a prevenção de risco de explosão de poeira e controle de qualidade de sala limpa. Estes sensoresAs soluções constituem uma parte essencial de um sistema integrado de monitoramento de segurança, protegendo a produção de baterias de lítio com precisão e confiabilidade.

Na indústria de baterias de lítio, a necessidade de monitoramento de processos está se tornando cada vez mais proeminente. O desempenho, a vida e a segurança das baterias de lítio dependem de monitoramento preciso em todas as fases do processo de produção. Desde a seleção de matérias-primas até a montagem de baterias, cada etapa requer um controle rigoroso do processo para evitar possíveis defeitos ou fatores inseguros. Por meio de soluções abrangentes de monitoramento, a Cubic não apenas melhora a eficiência da produção e a qualidade do produto, mas também aumenta muito a segurança e as capacidades de desenvolvimento sustentável da indústria de baterias de lítio.

Para mais detalhes, por favor visitehttps://en.gassensor.com.cn/ Ou entre em contato conosco Sales@gassensor.com.cn
